Типы колёс для тележек по применению — обзор

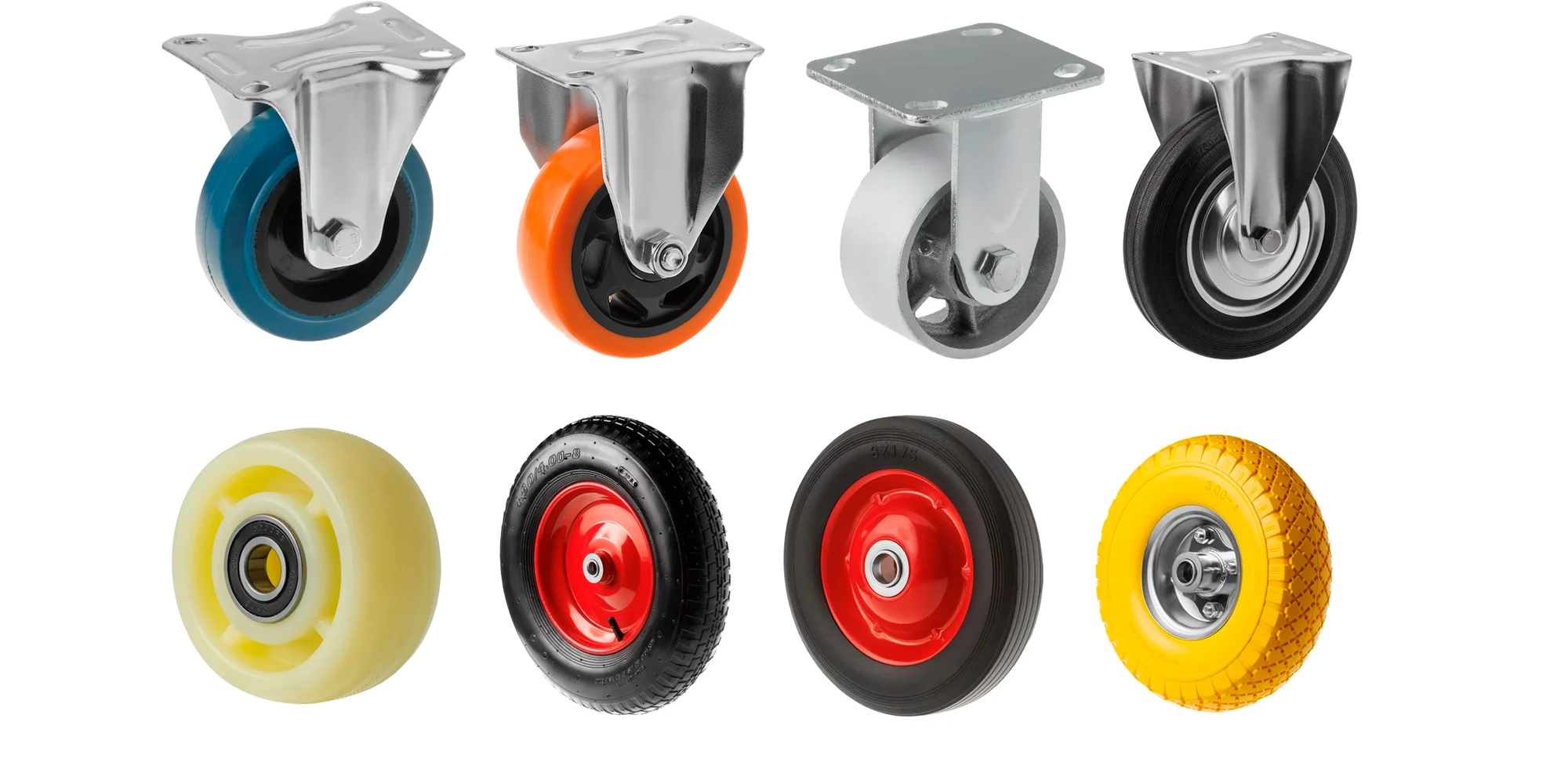

Колёса для тележек (колёсные опоры, ролики, транспортные колёса) делятся на шесть основных типов по материалу протектора: резиновые, полиуретановые, полиамидные, чугунные, пневматические и цельнолитые. Но выбирать тип только по материалу — неверный подход. Правильная отправная точка — сценарий применения : тип пола, температура среды, нагрузка, наличие влаги или химии. Именно сценарий диктует, какой материал, какой подшипник и какая конфигурация опор нужны. Полиуретановые колёса диаметром Ø160 мм, например, выдерживают до 400 кг на опору и подходят для большинства складских покрытий — но в литейном цеху они разрушатся за несколько часов. В этой статье мы классифицируем виды колёс для промышленных тележек по задаче, а не по химическому составу. Полную таблицу материалов с температурными диапазонами и нагрузками найдёте ниже. Если вам нужен пошаговый алгоритм выбора под конкретную тележку — переходите в соответствующую статью.

Зачем классифицировать по применению, а не по материалу

Большинство каталогов делят колёса по материалу обода: резина, полиуретан, нейлон, чугун. Это удобно для производителя — неудобно для покупателя. Покупатель приходит с конкретной задачей: «мне нужны колёса для тележки в мясном цеху» или «колёса для платформенной тележки на улице». Ни резина, ни полиуретан сами по себе не отвечают на вопрос — всё зависит от условий. Область применения определяет сразу несколько параметров одновременно: материал протектора, тип кронштейна, тип подшипника, наличие тормоза, диаметр. Правильно начать с вопроса «где и как будет ездить тележка?» — и только потом переходить к материалу.

Колёса для складских и логистических тележек

Внутрискладские тележки на ровном бетонном полу

Это наиболее массовый сценарий. Гладкий бетонный или эпоксидный пол, постоянное движение, нагрузка от 200 до 1 000 кг. Оптимальный выбор — полиуретановое колесо (PU) на полиамидном основании , твёрдость 92–95 Shore A. Оно не оставляет следов на покрытии, устойчиво к маслянистым загрязнениям и работает в диапазоне от −20°C до +80°C (деформация под нагрузкой начинается от +70°C). Колёса для складских тележек на ровном полу комплектуются шарикоподшипником: он обеспечивает малое сопротивление качению и лёгкий ход до 6 км/ч. Рекомендуемый диаметр — Ø125–160 мм. При нагрузках свыше 500 кг на опору переходят на полиамидное (PA6) колесо: оно жёстче, лучше держит нагрузку, но хуже гасит вибрации от стыков плит.

Склады с неровным покрытием и стыками плит

Стыки бетонных плит, небольшие пороги, деформированное покрытие — всё это создаёт ударную нагрузку на колёсную опору. Здесь лучше работает резиновое колесо (65–75 Shore A): мягкий протектор амортизирует удары и снижает вибрации, передаваемые на раму тележки и груз. Рекомендуемый диаметр — не менее Ø150 мм. Подшипник — скольжения: он прочнее шарикового при ударных нагрузках, хотя и требует большего усилия при толкании.

Рохли и штабелёры: особые требования

Гидравлическая тележка (рохля) имеет два вида колёс. Ведущее рулевое колесо под гидроузлом (Ø180–200 мм) выполняется из полиуретана или полиамида. Подвилочные ролики (тандемные, Ø80 мм) — из полиуретана или нейлона. Полиуретановые ролики мягче и не оставляют следов; нейлоновые — дешевле и выдерживают большие нагрузки. При замене обязательно соблюдать посадочный диаметр и длину ступицы.

Колёса для производственных тележек

Сборочные линии с эпоксидным покрытием

Эпоксидный пол — дорогостоящее покрытие, которое легко поцарапать. Здесь категорически нельзя ставить чугунные или стальные колёса. Выбор — мягкий полиуретан (85–92 Shore A) или термопластичная резина. Шарикоподшипник обеспечивает бесшумный ход и не разрушает покрытие.

Металлообработка и сварочные цеха

Металлическая стружка, окалина, искры — среда, агрессивная для мягких протекторов. Стружка режет резину и полиуретан. Оптимальный вариант — полиамидное (PA6) колесо : жёсткий протектор (Shore D 80–85) не подрезается стружкой, выдерживает температуру до +80°C (PA66 до +100°C), не реагирует на искры. Нагрузка для Ø160 мм — до 600 кг. Подшипник роликовый или скольжения — устойчивее к загрязнениям, чем шариковый.

Пищевое и фармацевтическое производство

Жёсткие санитарные требования диктуют специфическую комплектацию. Кронштейн — нержавеющая сталь AISI 304 (стандарт) или AISI 316L (агрессивные моющие средства с хлором). Протектор — пищевой белый полиуретан или полиолефин (PE/PP), соответствие FDA / HACCP. Подшипник — закрытый роликовый с уплотнениями, без открытых смазочных материалов. Смазка — только пищевая категории H1 (NSF). Полиолефиновые колёса устойчивы к кислотам, щелочам и хлорсодержащим моющим средствам. Рабочий диапазон для пищевого PU — от −20°C до +80°C (деформация под нагрузкой начинается от +70°C). Для мойки под давлением — закрытые подшипники с двойным уплотнением.

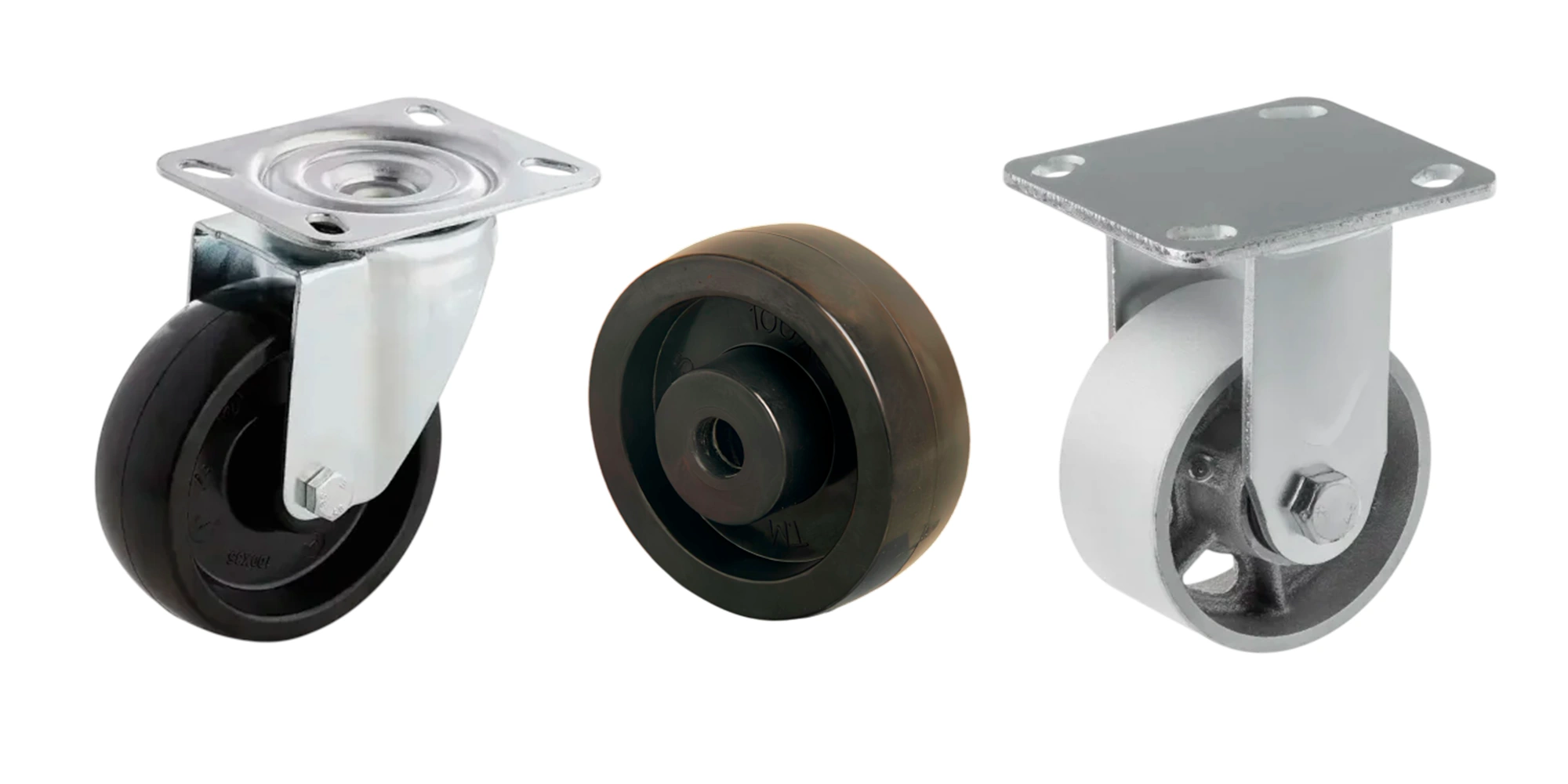

Высокотемпературные участки: термостойкие колёса

Стандартный полиуретан начинает деформироваться под нагрузкой уже при +70°C — в пекарнях, термических камерах и литейных цехах он неприемлем. Правила выбора по температуре: До +80°C: полиамидное колесо PA6 (нейлон). Твёрдость ~85 Shore D. Нагрузка Ø160 мм — до 600 кг. Требуется высокотемпературная смазка в подшипнике. Модификация PA66 выдерживает до +100°C. +100°C … +280°C (кратковременно до +350°C): фенольное (бакелитовое) колесо. Легче чугуна, не царапает пол. Применение: пекарни, сушильные камеры, цеха термообработки. +280°C … +400°C: чугунное колесо (серый чугун GG25). Нагрузка Ø160 мм — до 900 кг. Только подшипник скольжения с термостойкой смазкой. Свыше +400°C: стальные кованые колёса. Нагрузка до 1 500 кг и выше. При температурах выше +400°C чугун теряет часть расчётной прочности — необходима проверка по паспорту производителя. Важно: подшипниковая смазка должна быть рассчитана на температуру применения плюс запас не менее +20°C. Стандартный литол-24 работает до +120°C; для более высоких температур применяется специализированная высокотемпературная смазка.

Колёса для тележек в торговле и сервисе

Торговые залы: плитка, мрамор, ламинат

Ценные напольные покрытия требуют мягкого протектора, не оставляющего следов и царапин. Оптимален мягкий полиуретан (55–65 Shore A) или термопластичная резина (TPR). Стандартный диаметр для торговых тележек — Ø75–100 мм. Кронштейн — хромированная или никелированная сталь. Шарикоподшипник обеспечивает бесшумный ход — важное требование для торгового зала.

Медицина и гостиницы: бесшумность и антистатика

Медицинские каталки и тележки для лекарств требуют сочетания трёх свойств: бесшумный ход, возможность полной дезинфекции, антистатичность в зонах чувствительного оборудования. Выбор — мягкое резиновое или полиуретановое колесо Ø125–150 мм на шарикоподшипнике. Для операционных и диагностических зон — колёса с антистатическим протектором (сопротивление 10⁵–10⁷ Ом).

Колёса для уличных и строительных тележек

Строительные площадки, грунт, асфальт

Неровная поверхность, камни, выбоины, пандусы — среда, где жёсткие промышленные колёса быстро выходят из строя. Два рабочих варианта: Пневматическое колесо — надувная шина с воздушной камерой. Диаметр Ø200–250 мм. Нагрузка до 300 кг при правильной накачке (2,0–2,5 бар). Лучшая амортизация, мягкий ход. Риск прокола при наезде на острые предметы. Цельнолитое колесо — монолитный протектор из эластичной резины или PU. Не прокалывается. Амортизация хуже пневматики. Диаметр Ø200–250 мм, нагрузка до 400 кг. Для уличного применения рекомендуется подшипник скольжения: он менее чувствителен к грязи и пыли, чем шариковый. Диаметр колеса — не менее Ø200 мм для преодоления неровностей высотой до 40 мм.

Колёса для тележек с особыми требованиями

Большегрузные тележки: от 500 кг на колесо

При нагрузке на одну опору свыше 500 кг используют колёса из полиамида PA6 или чугуна. Полиамид Ø200 мм выдерживает до 1 000 кг; чугун Ø200 мм — до 1 500 кг. Обязателен роликовый подшипник: он распределяет нагрузку по линии контакта, а не по точке (как шариковый), и выдерживает вдвое больше при том же габарите.

Чистые помещения: антистатические ESD-колёса

Для производств микроэлектроники, фармацевтики и лабораторий классов ISO 7–8 используют ESD-колёса (Electrostatic Discharge). Сопротивление: антистатические — менее 10⁷ Ом; проводящие — менее 10⁵ Ом. Материал — специальный полиуретан с проводящими добавками или нейлон с углеродным наполнителем. Кронштейн — нержавеющая сталь, подшипники — закрытые, без открытых смазочных материалов.

Морозильные камеры: низкие температуры

При температурах ниже −20°C стандартные PU-колёса становятся хрупкими. Для морозильных камер и хладокомбинатов применяют специальные морозостойкие формулы PU или полиамид PA6 (рабочий диапазон до −40°C). Смазка в подшипнике — низкотемпературная (рабочий диапазон до −40°C и ниже).

Полная сравнительная таблица материалов колёс

Ниже — единственная в этом кластере полная таблица, объединяющая все ключевые параметры. В статье «Как выбрать колесо» таблица не повторяется — используйте эту как справочник.

Сравнение материалов колёс для тележек (по данным промышленных каталогов)

Нагрузки указаны по данным промышленных каталогов ведущих производителей. Точные значения — по паспорту конкретного изделия.

Типы подшипников в колёсных опорах

Подшипник определяет лёгкость хода, скоростной режим и ресурс колеса. Ошибка с типом подшипника — одна из самых распространённых при выборе колёс для тележек.

Подшипник скольжения (втулочный)

Простейшая конструкция: стальная или бронзовая втулка между осью и ступицей. Стоимость минимальна. Плюсы: высокая ударная прочность, устойчивость к загрязнению, простота обслуживания. Минусы: повышенное сопротивление качению, максимальная скорость — до 4 км/ч. Требует периодической смазки (консистентная смазка, для пищевых производств — только H1/NSF). Рекомендуется: редкие перемещения, ударные нагрузки (пороги, рампы), уличное применение, высокотемпературные зоны.

Шарикоподшипник (радиально-упорный)

Стандарт для складских и производственных тележек. Малое сопротивление качению — тележку легко толкать. Скорость до 6 км/ч. Шарики создают точечный контакт с дорожкой: при ударных нагрузках (наезд на порог, падение груза) шарики могут деформироваться. Не рекомендуется для тележек, регулярно наезжающих на пороги и трапы.

Роликовый подшипник (цилиндрический)

Ролики создают линейный контакт с дорожкой — нагрузка распределяется по площади, а не по точке. Выдерживает вдвое больше нагрузки при том же габарите, чем шариковый. Практически не требует обслуживания при использовании закрытых (sealed) версий. Выбор для нагрузок свыше 500 кг на опору, тяжёлых платформенных тележек, пищевых производств.

Поворотные и неповоротные опоры: схема расстановки 2+2

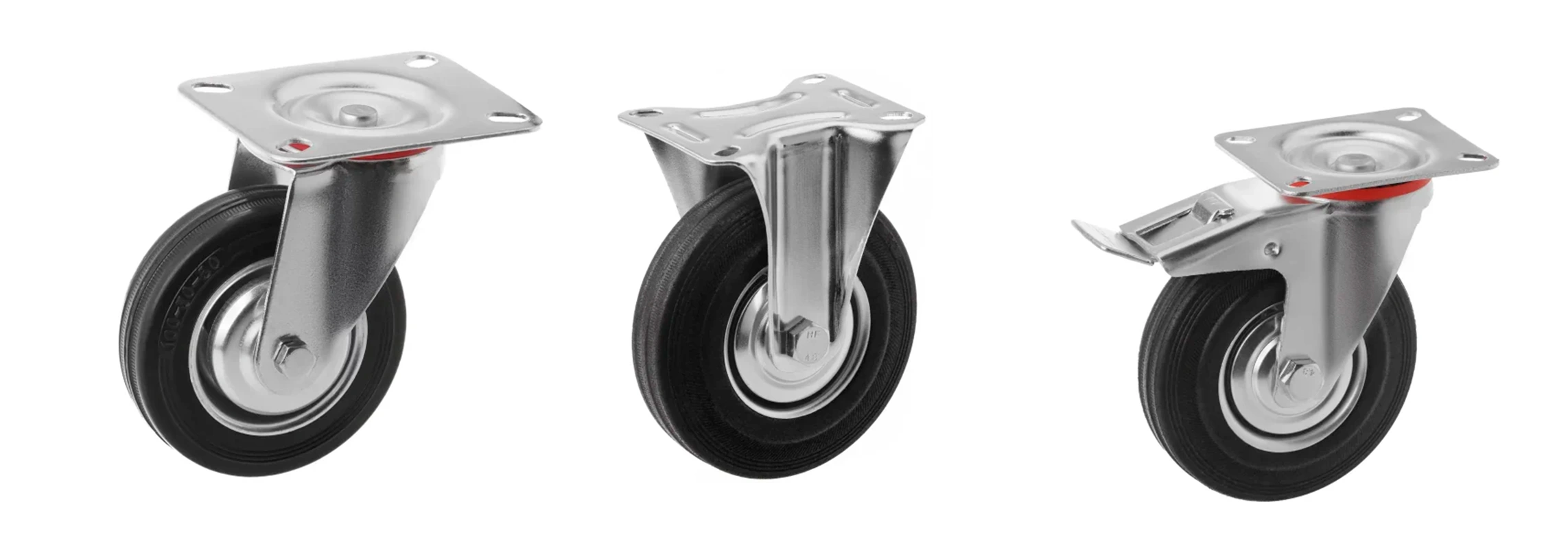

Колёсная опора (вилка с колесом) бывает поворотной, неповоротной и с тормозом. Это конструктивный параметр, независимый от материала колеса. Неповоротная (фиксированная) опора — вилка жёстко закреплена, колесо катится только по одной оси. Обеспечивает прямолинейность хода и стабильность при толкании тяжёлых грузов. Поворотная опора — вилка вращается на 360° вокруг вертикальной оси. Обеспечивает манёвренность, возможность разворота на месте. При тяжёлых нагрузках без тормоза может «рыскать». Поворотная опора с тормозом (стопором) — педальный или рычажный фиксатор блокирует вращение колеса и/или поворот вилки. Обязательна на наклонных поверхностях, рампах, у конвейеров.

Стандартная схема расстановки 2+2

Для большинства складских и производственных тележек применяется схема 2 неповоротных + 2 поворотных : неповоротные ставят со стороны толчка (сзади), поворотные — спереди. Схема обеспечивает баланс управляемости и прямолинейности хода. Оператор направляет движение через неповоротные колёса, а поворотные позволяют маневрировать в проходах. Альтернатива — 4 поворотных опоры : максимальная манёвренность в узких проходах, разворот на месте. Минус: тележка менее стабильна при прямолинейном толкании и требует больше контроля оператора. Применяется в торговых залах и медицинских учреждениях.

Таблица подбора: сценарий применения → тип колёсной опоры

Рекомендуемые типы колёс по сценарию применения

Как правильно описать нужное колесо при заказе

Чтобы получить точное колесо с первого раза, укажите шесть параметров: Диаметр колеса (мм) — например, Ø160 мм. Ширина колеса (мм) — например, 50 мм. Материал протектора — полиуретан, резина, PA6, чугун. Тип крепления — площадочное (пластина с болтами), штыревое (резьба M10/M12) или болтовое. Поворотное или неповоротное — и нужен ли тормоз. Нагрузка на одну опору (кг) — рассчитанная с коэффициентом запаса. Нагрузку на одно колесо рассчитывайте с коэффициентом запаса 1,25–1,7 в зависимости от условий пола.
